Tubulação de ar comprimido: como dimensionar corretamente e evitar desperdícios?

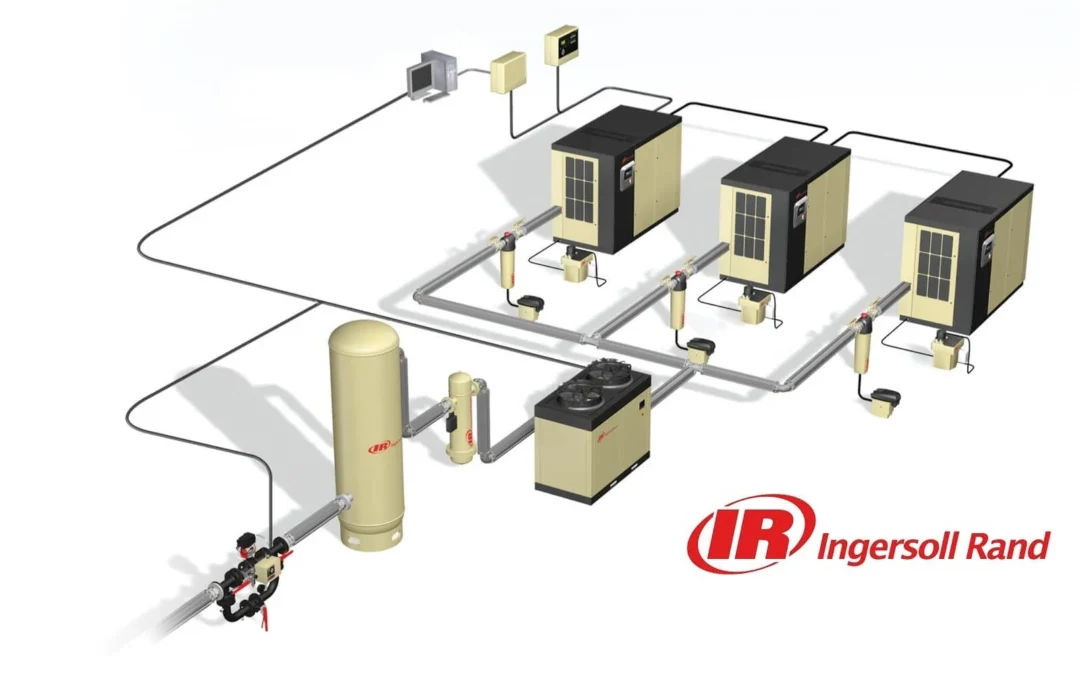

O ar comprimido é um dos recursos mais utilizados nas indústrias, sendo essencial para a operação de diversos equipamentos e processos. No entanto, quando mal dimensionado, o sistema de distribuição de ar pode se tornar uma fonte significativa de desperdício energético e de desempenho abaixo do esperado.

Entre os principais vilões desse cenário está a tubulação de ar comprimido. Um projeto inadequado pode gerar perdas de pressão, aumento no consumo de energia e até falhas operacionais. Por isso, entender como dimensionar corretamente a rede de tubulação é fundamental para garantir a eficiência e a confiabilidade do sistema.

Por que o dimensionamento da tubulação é tão importante?

O ar comprimido precisa ser entregue aos pontos de consumo com pressão e vazão suficientes para garantir o funcionamento dos equipamentos. Quando a tubulação não está dimensionada corretamente, a perda de carga (ou perda de pressão ao longo do trajeto) aumenta. Isso obriga o compressor a trabalhar mais, elevando o consumo de energia elétrica e reduzindo a vida útil dos componentes do sistema.

Além disso, um sistema mal planejado compromete a produtividade, já que os equipamentos pneumáticos podem operar com desempenho reduzido ou de forma intermitente.

Principais fatores que influenciam no dimensionamento da tubulação de ar comprimido

1. Demanda total do sistema

O primeiro passo para dimensionar corretamente uma rede de ar comprimido é calcular a demanda total. Ou seja, qual a vazão (em m³/min ou l/min) necessária para abastecer todos os pontos de uso simultaneamente. É importante considerar tanto os equipamentos em operação contínua quanto os que atuam por ciclos ou de forma intermitente.

2. Pressão de operação

Saber a pressão de trabalho ideal para seus processos é outro ponto fundamental. Normalmente, sistemas industriais operam entre 6 e 8 bar, mas isso pode variar conforme a aplicação. O dimensionamento da tubulação deve considerar essa pressão como referência e buscar minimizar as perdas ao longo do caminho.

3. Perda de carga

A perda de carga é a redução da pressão do ar à medida que ele percorre a tubulação. Quanto mais estreita e longa for a tubulação — ou quanto mais curvas, conexões e restrições ela tiver — maior será essa perda.

O ideal é manter a perda de carga total abaixo de 0,1 bar. Isso ajuda a garantir que a pressão entregue nos pontos de consumo seja a mais próxima possível da pressão de saída do compressor.

4. Velocidade do ar

A velocidade do ar comprimido dentro da tubulação deve ser controlada. Velocidades muito altas aumentam o atrito interno, provocando perdas de carga e desgaste acelerado da rede.

Como referência, recomenda-se:

• Tubulação principal: até 6 m/s

• Linhas de distribuição: até 10 m/s

• Ramais finais: até 15 m/s


5. Material da tubulação

O material utilizado também impacta diretamente no desempenho da rede. Tubulações metálicas (como aço galvanizado ou alumínio) são mais comuns, mas as de alumínio, por exemplo, oferecem vantagens como menor rugosidade interna, maior resistência à corrosão e facilidade de instalação.

Boas práticas no projeto da rede de tubulação

• Layout em anel fechado: garante distribuição uniforme da pressão e maior confiabilidade do sistema.

• Inclinação das linhas: deve haver uma leve inclinação (1 a 2%) para facilitar a drenagem dos condensados.

• Drenos automáticos: instale pontos de drenagem em locais estratégicos para remover água e umidade acumulada.

• Redução de conexões desnecessárias: curvas, joelhos e válvulas em excesso causam turbulência e aumentam a perda de carga.


Evite perdas e aumente a eficiência com a solução certa

Deixar de investir no dimensionamento correto da tubulação de ar comprimido pode gerar consequências graves, como:

• Aumento do consumo energético

• Subutilização de equipamentos

• Paradas não planejadas

• Manutenções frequentes

• Queda na produtividade


O barato, nesse caso, pode sair caro.

Aqui na Pnx, sabemos que cada indústria possui uma realidade única. Por isso, atuamos com soluções personalizadas, atendendo exatamente à necessidade de cada operação. Nosso time técnico é especializado em sistemas de ar comprimido e está preparado para:

• Dimensionar corretamente a rede de tubulação da sua planta

• Indicar os melhores materiais e configurações

• Implementar projetos com foco em eficiência energética e segurança

• Oferecer suporte contínuo, com manutenções preventivas e corretivas


Com a Pnx, você tem a confiança de que sua rede de ar comprimido vai funcionar de forma eficiente, segura e econômica.

Se você precisa melhorar a eficiência do seu sistema de ar comprimido, fale com nossa equipe. Estamos prontos para ajudar você a resolver o problema com a solução certa — do jeito que a sua operação precisa.
